產品用途：

主要用于在實驗室中對不同組份干燥的粉體之間、顆粒之間或粉體和顆粒之間的混合實驗。是摸索物料混合工藝參數的理想機型，是機電一體化的實驗室設備。

工作原理：

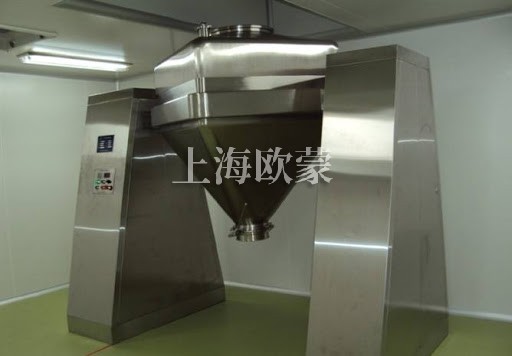

OMFH實驗室型混合機整機裝于可移動的底座上。主要部件包括機架、回轉系統、電氣控制系統、料斗等。錐形混合料斗主要由斗體、斗蓋及卡箍、壓塊、蝶閥等組成。

特點：

料斗采用懸臂固定方式裝于回轉軸上，可360度旋轉的，由于料斗對稱的軸線與回轉臂回轉軸線成一夾角，不同組份物料在彌補的料斗中進行三維空間運動，產生強烈翻轉和高的切變，達到理想的混合。

回轉系統是完成混合功能的關鍵系統，其中回轉電機采用低速大扭矩減速電機，是主機混合的動力裝置。在回轉軸總成上裝有感應元件，當回轉體轉到設定位置后，安裝于機架上的感應器發出采樣信號，并在制動電機作用下料斗停在理想的出料位置。

電氣控制系統主要分為裝于機架內的電器柜和傳感器兩部分?？刂破骷LC控制器和變頻安裝在電氣控制柜中，在使用過程中，電器操作主要是在電氣控制柜的操作面板（觸摸屏）上完成的，包括打印機、觸摸屏、電源開關和急停開關。觸摸屏界面上能顯示運行時間、轉速。

實驗室料斗混合機

1、型號：OMFH-5

   1）全容積：1L  5L  10L(各一個料斗)

   2）有效容積：0.5L、1L、2L、3L、5L、10L、20L、30L，50L（可定制）

   3）裝載系數：0.4-0.8

   4）每批混合時間：0-60分鐘可調節

2、混合物料

   1）物料名稱：多種物料

   2）粒度：不定

   3）一次混合量：不定

   4）混合后物料堆積比重約：0.8kg/cc-0.9kg/cc

3、材質

   1）與物料接觸部分：316X2厚

   2）封板：SUS304X1.5厚

   3）內部支架部分：Q235碳鋼材質

   3）料筒厚度：2mm—SUS316不銹鋼

   4）固定料筒加強筋厚度:6mm—304不銹鋼

   7）支架內部減速機板：14mm—Q235碳鋼材質

   8）主軸直徑：Φ55mm—SUS304不銹鋼

   9）進料口法蘭厚度：3mm—316不銹鋼

  10）進料口蓋板厚度：3mm—316不銹鋼

  11）不銹鋼內表面處理：鏡面8K級別

  12）不銹鋼外表面處理：亞光處理320目

  13）碳鋼部位：打磨噴漆處理

4、驅動部分

   1）用電環境：380V/3P/50HZ

   2）ABB電機/立式/四級/功率：0.75kw

   3）RV75減速機

   4）觸摸屏：15寸

   5）打印機：微打

   6）光電開關：歐姆龍

   7）PLC：西門子

   8）變頻器：施耐德

   9）主軸轉速：0-30轉/min

  10）主軸密封：硅膠圈

  11）電氣防護等級：IP55

  12）調心軸承/KFC/P220

5、操作條件：常溫常壓粉塵密封

6、外形尺寸

   1）外形尺寸：1250mmX500mmX1000mm

   2）出料口離地面距離：450mm（根據客戶要求可以定做）

   3）進料口尺寸：DN250mm人孔

   4）出料口尺寸：DN108mm蝶閥，整機重量：280kg

注明：實驗室混方錐合機；可換桶；容積：0.5L、1L、2L、3L、5L、10L、20L、30L，50L換桶式選擇
